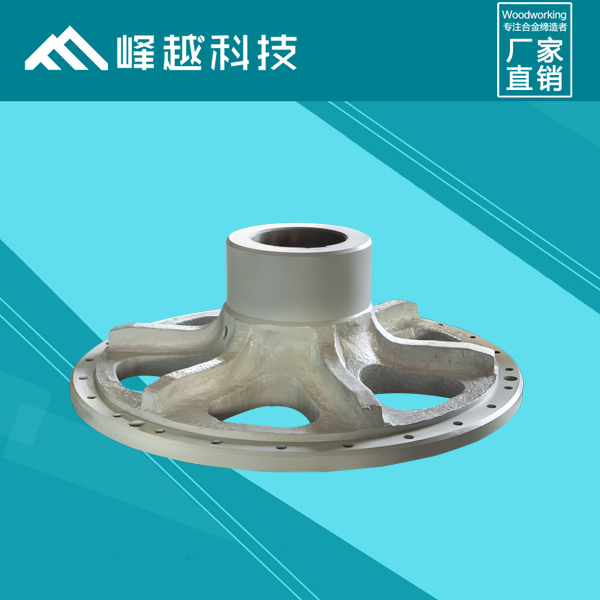

星轮
- 咨询热线：0335-8567255
-
星轮的主要表面是内孔和外圆，星轮主要技术要求如下：
1、内孔
内孔是起支承作用或导向作用最主要的表面，它通常与运动着的轴、刀具或活塞相配合。内孔直径的尺寸精度一般为2级，精密轴套有时取1级. 内孔的形状精度，一般应控制在孔径公差以内，有些精密轴套控制在孔径公差的11~23，甚至更严。对于长的套筒除了圆柱度和同轴度外，还应注意孔轴线直线度的要求。 为保证零件的功能和提高其耐磨性，内孔表面粗糙度一般为3.2~0.2aaRR，有的高达0.05aR以上。
2、外圆
外圆表面一般是套筒零件的支承表面，常以静配合或过渡配合同箱体或机架沙锅内的孔相连接。外径的尺寸精度通常为2~3级；形状精度控制在外径公差以内；粗糙度一般为6.3~0.8aaRR。
1）内外圆之间的同轴度
当内径的最终加工系将套筒装入机座后进行时，套筒内外圆间的同轴度要求较低；如果最终加工是在装配前完成时要求较高，一般0.01~0.05mm。
2）孔轴线与端面的垂直度
星轮的端面（包括凸缘端面）如工作中承受轴向载荷，或虽不承受载荷但加工中是作为定位面时，与孔轴线的垂直度要求较高，一般为0.02~0.05mm。
咨询：星轮
