滨州渤海活塞技术交流服务

应滨州渤海活塞技术部邀请，我司协同中南大学轻合金研究所肖老师，于11月6~8日前往山东进行AlTi5C0.2在铝活塞熔铸的试用及技术交流。

作为国内领先、全球前四强的活塞制造企业，渤海活塞对技术的改善、创新和突破的精神以及严谨的态度， 让人钦佩。整个公司的管理，从熔铸、造型到机械加工、仓储，一致性的干净、整洁、井井有条，现代化的先进设备、立体式仓储，让人为之震撼，领略到行业领军者的综合实力。

此行的主要目的是解决其细化环节铝钛硼的细化时效及其中TiB₂的聚集沉淀带来的一系列问题。

活塞生产中的细化工艺，所需时间较长，这就要求所用细化剂必须拥有超长的时效与稳定性，而目前应用比较广泛的铝钛硼中，TiB₂大约在15分钟左右便开始聚集沉淀，直接影响了细化时效及稳定性，以及实际生产应用的便利性。另外，TiB₂的团聚造成的产品不良及对后期研磨刀具的损坏，也给活塞生产带来比较负面的影响。

我司的AlTi5C0.2比较理想的解决了上述问题。

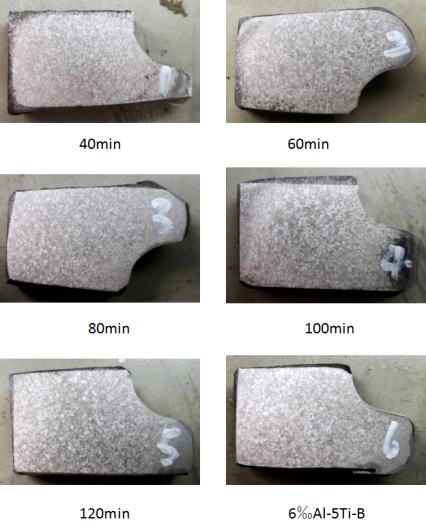

本次对比性试验及试用，历时两天，共进行了三次反复试验，由渤海活塞张总主导安排实验，技术部孟主任、徐工、范工参与执行。细化标的铝合金AlSi12，配制每炉200kg铝液，三次试验的AlTi5C0.2添加量分别为2‰、2‰、6‰，添加位置分别为精炼除气前、精炼除气后并再搅拌2分钟、精炼除气前，实际细化时长均超过120分钟，期间每20分钟取一次样，每次试验共取6个样块。

试验证明，AlTi5C0.2在应用于铝硅合金（高硅）中，加入2‰即对合金起到细化作用；加入6‰对合金细化效果更好（细化时间120分钟内），与加入相同比率的Al-5Ti-1B相比（细化时间30分钟内），效果略好；在铝液中加入AlTi5C0.2持续2小时，细化效果无明显衰退。

关于AlTi5C0.2对铝活塞的导热性及其它力学性能的影响，渤海活塞正在持续做进一步测试论证。

本次技术交流服务，总体上取得积极的效果，为铝活塞领域的细化问题带来了更加优化的解决方案。衷心期待AlTi5C0.2细化解决方案在铝活塞领域的早日量产化应用，衷心祝愿渤海活塞继续领军远航。
