2XXX系铝铜合金成分及性能

1-标准：GB/T3190-1996

2-特性及适用范围：

        2XXX系列为铝－铜－镁系中的典型硬 铝合金，其成分比较合理，综合性能较好。很多国家都生产这个合金，是硬铝中用量最大的。该合金的特点是：强度高，有一定的耐热性，可用作150°C以下的工作零件。温度高于125°C，2XXX系列合金的强度比7075合金的还高。热状态、退火和新淬火状态下成形性能都比较好，热处理强化效果显著，但热处理工艺要求严格。抗蚀性较差，但用纯铝包覆可以得到有效保护;焊接时易产生裂纹，但采用特殊工艺可以焊接，也可以铆接。广泛用于飞机结构、铆钉、卡车轮毂、螺旋桨元件及其他种种结构件。

3-2XXX系铝铜合金用途：

        2XXX系列铝铜合金由于有高强度和好疲劳强度，被广泛应用在航空器结构上，尤其是机翼与机身结构下的受到张力的地方。

4-2XXX系列硬铝应用较为广泛的牌号：2024(2A12)、LY12、LY11、2A11、2A14（LD10）、2017、2A17等。

5-2XXX系铝铜合金的化学成分（以最高百分比表示，除非列出的是一个范围值）：

6-2×××铝铜合金的机械及物理性能

        力学性能：

                抗拉强度 σb (MPa) ≥425

                条件屈服强度 σ0.2 (MPa)≥275

                状态T4硬度：HB 120--145

                延伸率：14以上

                试样尺寸：铝板

                注：铝板室温横向力学性能

7-2×××铝铜合金的出厂状态：H112，T4，T351，T6；

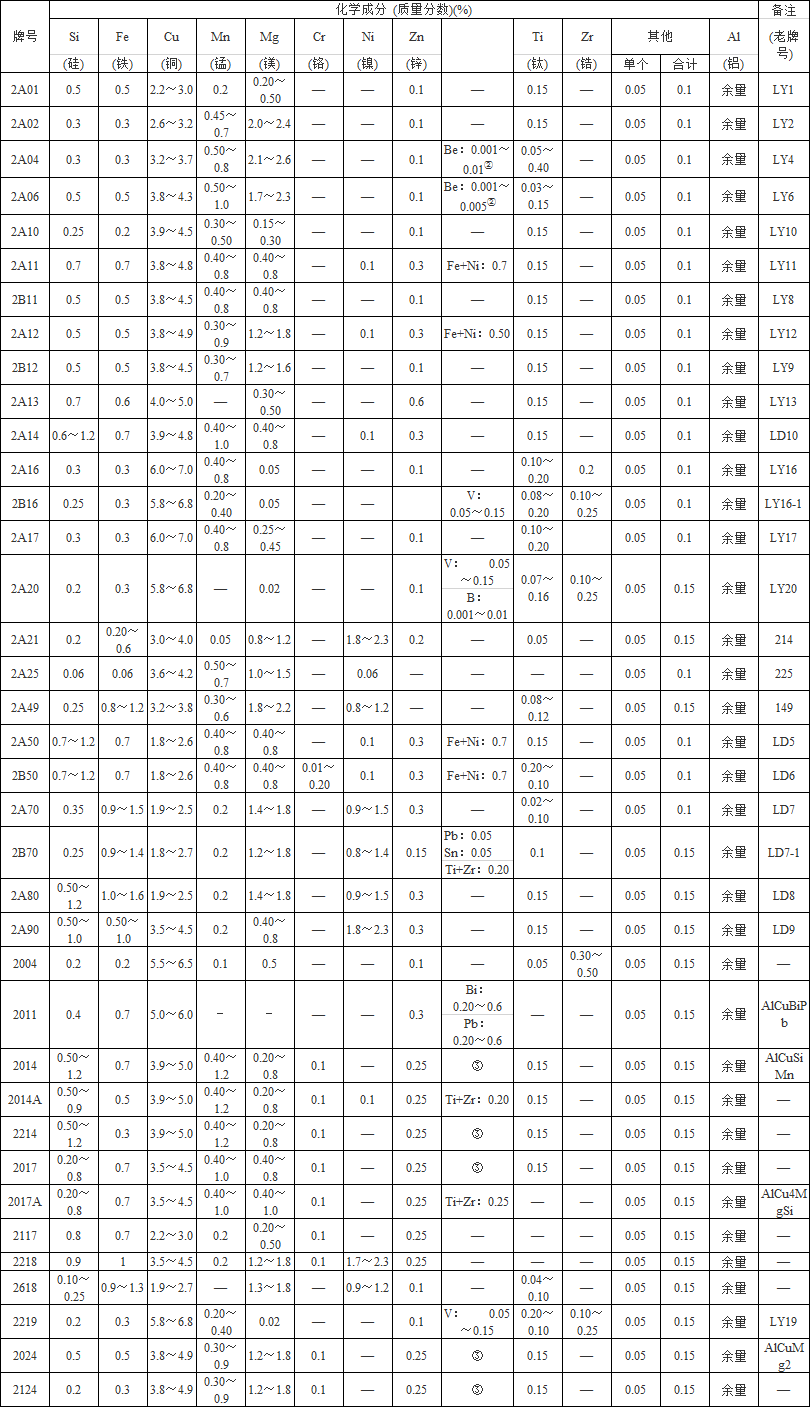

8-2系列铝铜合金系列牌号及化学成分表：
